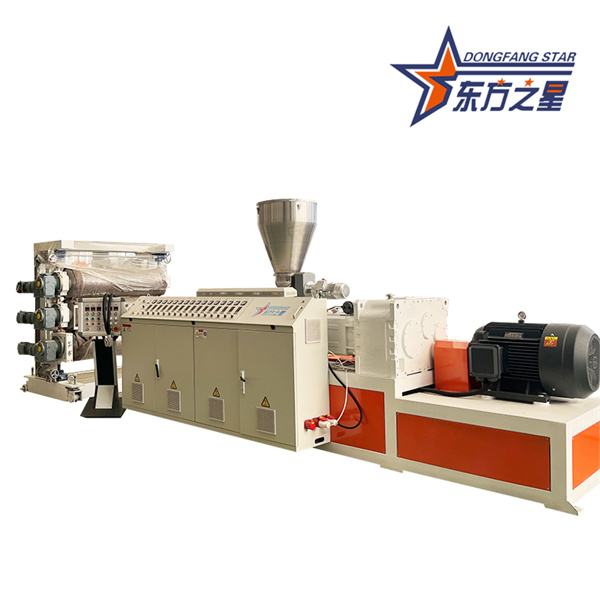

PVC 블리스 터 시트 압출기 기계에는 압출기, 금형, 달력, 트랙터, 절단기, 컨베이어 플랫폼이 포함됩니다.
압출기:일반적으로 PVC 재료 가공에 적합한 원추형 이축 압출기가 사용됩니다.
곰팡이:일반적으로 행거형 다이헤드
달력:그 기능은 압출된 시트를 캘린더링하여 시트의 표면 마감과 평탄도를 개선하고 시트의 두께를 추가로 제어하는 것입니다.
트랙터:일반적으로 두 개 이상의 롤러로 구성되며 시트 생산의 연속성을 보장하기 위해 캘린더링된 시트를 안정적인 속도로 앞으로 운반하고 압출기 및 캘린더와 협력하여 시트의 두께와 치수 정확도를 제어하는 데 사용됩니다.
커터:시트는 수요에 따라 다양한 길이의 플레이트로 절단될 수 있습니다.
PVC 플라스틱 시트 압출 기계 - 장비 목록 및 견적
| 주문 번호 | 이름 | 수량 | 비고 |
| 1 | 스테인레스 스틸 스크류 피더 | 1세트 | 전체 라인의 주요 구성 요소는 잘 알려진 국내외 브랜드로 제작되었습니다. 1. 전기 시스템은 Siemens 접촉기, Omron 지능형 온도 컨트롤러 및 Invtensor 주파수 변환기를 채택합니다. 2. 단단한 톱니 감속기는 플라스틱 기계에 고 토크 기어 감속기를 채택합니다. 3. 스크류 배럴은 절강 성 Zhoushan의 스크류로 만들어졌습니다. 4. 미러 롤러는 칭다오(Qingdao) 또는 쉬저우(Xuzhou)에서 제조됩니다. 5. 금형은 황옌으로 만들어졌습니다. |
| 2 | SZ80-쌍둥이 나사 | 1개 단위 | |
| 3 | MJ-1700 광학 패널 금형 | 1세트 | |
| 4 | BF-1800X * 400 3롤 캘린더 | 1개 단위 | |
| 5 | BF-1800-6000 냉각 브라켓 | 1세트 | |
| 6 | BF-1800X ∿ 220 고무 롤러 권상기 | 1개 단위 | |
| 7 | BF-1800 절단기 | 1개 단위 | |
| 8 | 3-in-1 오일 롤러 항온 기계 | 1세트 | |
| 9 | DK-18 구역 압출 생산 라인 전기 제어 캐비닛 | 1세트 | |
| 10 | 양면 필름 피복 장치 | 1세트 | |
| 11 | 속이는 사람 | 1세트 | |
| 11 | 무작위 장치 기술 데이터 | 1부 |
1. 스테인레스 스틸 스크류 피더:하나
로딩 방법:나선형 공급
파이프와 상자의 재질:스테인레스 스틸
모터의 힘:2.2KW
오토마타:댐핑 레벨 미터
2. Z80/156 이축 압출기
| 나사 직경: | 80mm (저우산, 절강) |
| 나사 길이 대 직경 비율: | 24 ∶1 |
| 나사 구조: | PVC 분말 및 입상 재료에 적합한 새로운 고가소화 스크류입니다. |
| 배럴의 나사 재료: | 38CrMoAIA 질화처리 |
| 질화물 층 깊이: | 0.4-0.7mm |
| 나사 경도: | HV>740 |
| 다이 경도: | HV>940 |
| 나사 속도: | 15-40rpm |
| 모터의 힘: | 75 kw (산둥 테일리다 모터) 가열 섹션 4개 구역(알루미늄 + 스테인레스 스틸 바람막이 유리) 원통형 냉각 3개 구역 ×250w |
| 압출 출력: | 300-400kg/h 환원 상자 강소성 강인에서 생산 기어 재질 20CrMnTi 침탄 및 담금질 냉각 방식 콘덴서를 통해 치아를 물로 냉각시키는 방식 감속기와 모터의 전달 방식 조인트가 직접 연결됨 |
| 전기 제어 시스템: |
접촉기 지멘스 접촉기 온도 제어 미터 Omron 지능형 온도 제어 미터 주파수 변환기 Invt 주파수 변환기 |
옷 걸이 판 기계 머리 금형 유효 폭
화력, 온도조절부
고품질 금형강 단조 템퍼링, 경질 크롬 도금, 연마 처리
제품의 두께는 1~3mm 이고, 제품의 폭은 1550mm 1700mm 입니다.
15kw는 내부 난방 모드 5개 구역을 사용합니다.
헤드 유로는 옷걸이형 경사 유로 형태이다. 헤드는 고품질 합금강 5CrNIMo로 만들어졌으며 크롬 도금 후 광택 처리되었습니다. 상부 다이 립은 미세 조정으로 밀려납니다.
A. 라이트 프레스의 구조: 수직 3개의 롤러(롤러 안전 보호 장치 포함)
비. 롤러 수; 세뿌리(청도산)
기음. 롤러 직경: ∮400mm
디. 롤 길이: 1800mm
이자형. 롤러의 벽 두께: ≥22mm
F. 롤 재료: 45# 강철을 사용하고 경화하여 RC60-65의 경도를 달성합니다.
G. 롤 표면 처리: 거울 마감
H. 롤러 구조: 롤러의 균일한 온도를 보장하기 위해 다층 복합 급속 교환 시스템이 채택되었습니다.
I. 롤러용 항온 매체: 탈염수
J. 3개의 롤 제어 시스템: 주파수 변환 제어를 사용하여 동기식 및 독립 속도 제어를 달성할 수 있습니다.
케이. 구동 시스템: 1.5KWx3=4.5kw 세 개의 롤러가 원활하게 작동하는지 확인하십시오.
A. 냉각랙 길이 : 6미터.
비. 롤러: 스테인레스 스틸로 제작되었습니다.
기음. 처음 2미터 이내의 롤러 거리: 400mm.
D. 브래킷에는 최첨단 장치가 있습니다: 1 세트, 커터는 고품질 합금 칼로 만들어집니다.
이자형. 베어링: 조정 가능한 심장 베어링

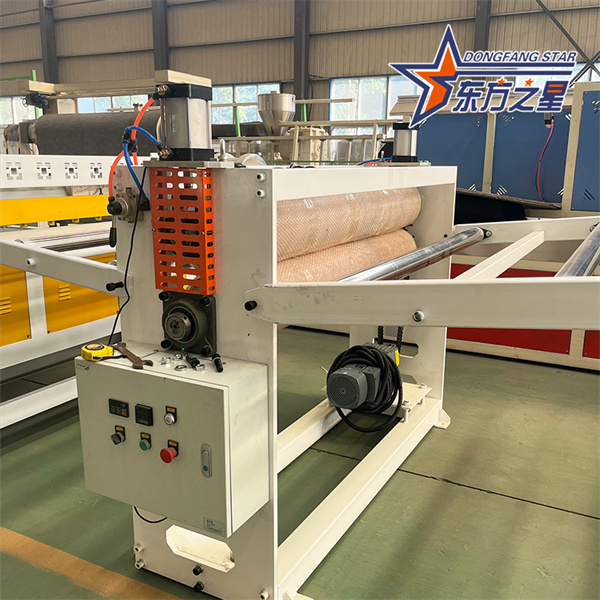

A. 견인고무롤러 : 2개
비. 견인 롤러 직경: ∮220mm
기음. 견인 롤러 길이: 1800mm
D. 견인 고무 롤러 표면 : 내식성, 내열성 및 내마모성 고무 연마.
이자형. 구동 시스템 : 기어 감속기 변속기 채택
에프. 트랙션 컨트롤: Invt 주파수 변환
G. 속도 제어: 3개의 롤러 캘린더 및 견인 속도 연결 속도 제어 시스템을 갖추고 있으며 견인 기계는 독립적으로 속도 제어 시스템이 될 수 있습니다.

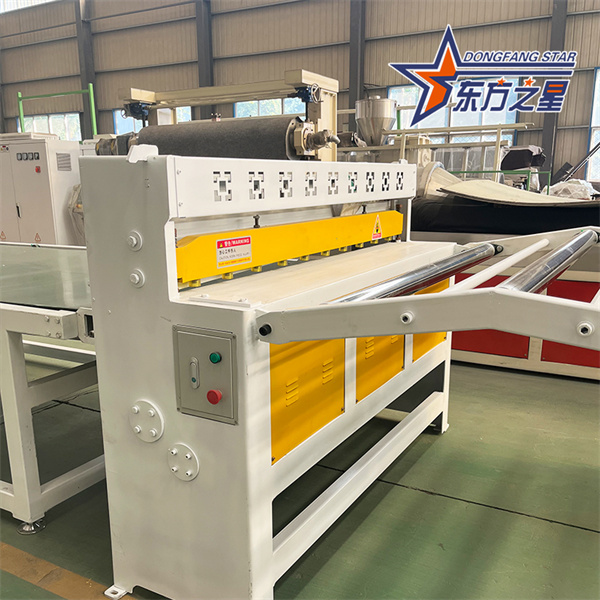

A. 절단 폭 : 1550MM
비. 모터의 힘: 2.2KW
C. 임의 제어: 모터 구동
디. 계량 방식: 한국 Autonix 인코더
이자형. 절단 길이: 조절 가능

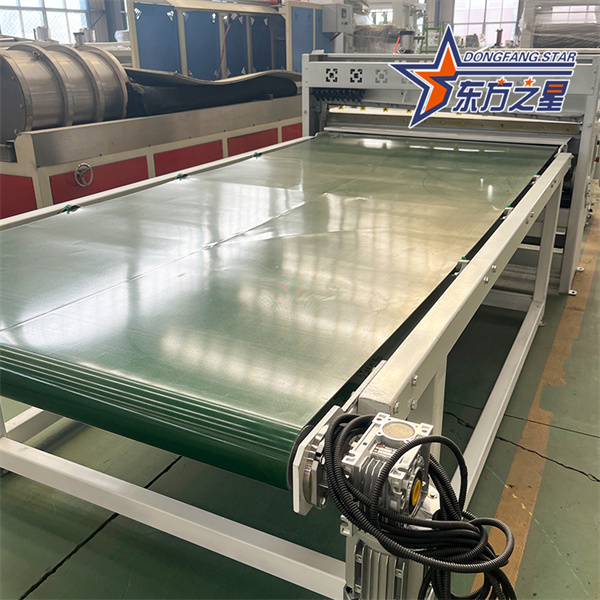

F. 자재 수령 방법 : 벨트 컨베이어, 수동 지원
J. 벨트 컨베이어 길이: 3미터
H. 모터 출력 : 0.75KW
에이. 냉각 매체:기름
B. 순환배관 및 물탱크 :스테인레스 스틸로 만들어졌습니다.
C. 냉각 밸브:모터 구동.
디. 제어 방법:상, 중, 하 독립제어
이자형. 온도 조절기:오므론
사전 판매 서비스: 고객 요구 사항 및 예산에 따라 장비 사진, 작업 비디오, 공장 가공 도면, 도면, 기본 도면, 시스템 레이아웃 도면을 제공합니다. 우리 공장을 방문하는 신규 고객과 기존 고객을 환영하고, 장비 작업장을 방문하는 기존 고객을 환영합니다.
판매 서비스: 당사의 숙련된 기술자가 전화나 온라인으로 고객에게 연락할 수 있으며, 고객은 전화, 이메일, 온라인 서비스를 통해 언제 어디서나 문의를 받을 수 있습니다.
애프터 서비스: 장비의 일반적인 보증 기간은 설치 후 12개월입니다. 장기적인 관계를 구축하기 위해 정기적으로 고객에게 전화와 이메일을 보내 장비 상태를 확인하고 유지 관리 권장 사항을 제시합니다.
