PVC 물집 시트 압출기 기계에는 압출기, 금형, 달력, 트랙터, 커터, 컨베이어 플랫폼이 포함됩니다.
압출기 :일반적으로 원뿔형 트윈 스크류 압출기가 사용되며, 이는 PVC 재료의 처리에 적합합니다.
곰팡이:일반적으로 행거 형 다이 헤드
달력:이 기능은 압출 된 시트를 달성하여 시트의 표면 마감 및 평평성을 개선하고 시트의 두께를 더욱 제어하는 것입니다.
트랙터:일반적으로 둘 이상의 롤러로 구성되며, 시트 생산의 연속성을 보장하기 위해 캘린더 시트를 안정적인 속도로 앞으로 끌어 내고 압출기 및 캘린더와 협력하여 시트의 두께 및 치수 정확도를 제어하는 데 사용됩니다.
커터:시트는 수요에 따라 다른 길이의 판으로자를 수 있습니다.
PVC 물집 시트 압출기 기계 장비 목록 및 견적
| 주문 번호 | 이름 | 수량 | 발언 |
| 1 | 스테인레스 스틸 스크류 피더 | 1 세트 | 전체 라인의 주요 구성 요소는 잘 알려진 국내 및 외국 브랜드에 의해 만들어집니다. 1. 전기 시스템은 Siemens Contactor, Omron Intelligent Endert Controller 및 Invtensor 주파수 변환기를 채택합니다. 2. 단단한 치아 감속기는 플라스틱 기계의 높은 토크 기어 감속기를 채택합니다. 3. 스크류 배럴 4. 미러 롤러는 Qingdao 또는 Xuzhou로 만들어집니다. 5. 곰팡이는 Huangyan으로 만들어졌습니다. |
| 2 | SZ80-Twin 나사 | 1 단위 | |
| 3 | MJ-1700 광학 패널 몰드 | 1 세트 | |
| 4 | BF-1800X * 400 3 개의 롤 캘린더 | 1 단위 | |
| 5 | BF-1800-6000 냉각 브래킷 | 1 세트 | |
| 6 | BF-1800X 8 220 고무 롤러 트랙션 머신 | 1 단위 | |
| 7 | BF-1800 절단 기계 | 1 단위 | |
| 8 | 3 인 오일 롤러 상수 온도 기계 | 1 세트 | |
| 9 | DK-18 지구 압출 생산 라인 전기 제어 캐비닛 | 1 세트 | |
| 10 | 양면 필름 덮개 장치 | 1 세트 | |
| 11 | 속이는 사람 | 1 세트 | |
| 11 | 임의의 장치 기술 데이터 | 1 복사 |
1. 스테인레스 스틸 스크류 피더 :하나
로딩 방법 :나선형 수유
파이프 및 상자의 재료 :스테인레스 스틸
모터의 힘 :2.2kW
Automata :댐핑 레벨 미터

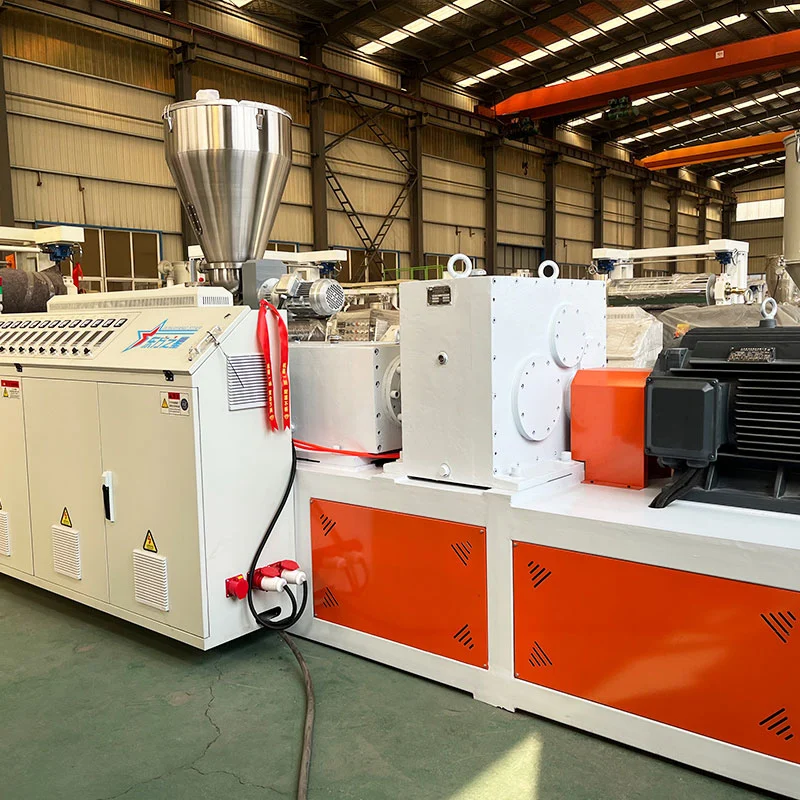

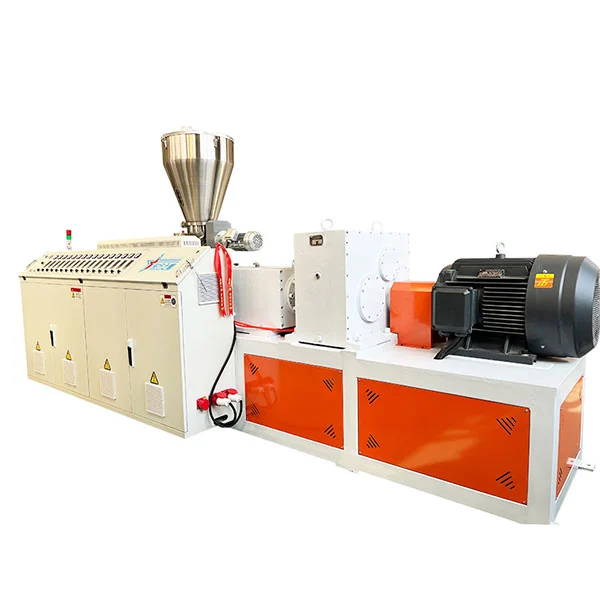

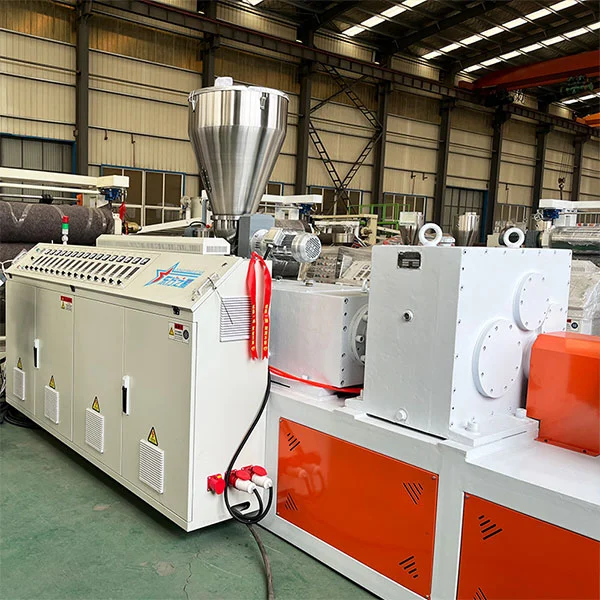

2. Z80/156 트윈 스크류 압출기
| 나사 직경 : | 80mm (Zhoushan, Zhejiang) |
| 나사 길이 대 직경 비율 : | 24 ∶1 |
| 나사 구조 : | PVC 분말 및 과립 재료에 적합한 새로운 고소화 나사. |
| 배럴의 나사 재료 : | 38crmoaia 질화 치료 |
| 질화물 층 깊이 : | 0.4-0.7mm |
| 나사 경도 : | HV ＞ 740 |
| 다이 경도 : | HV ＞ 940 |
| 나사 속도 : | 15-40rpm |
| 모터의 힘 : | 75 kW (Shandong Tailida 모터) 가열 섹션 4 구역 (알루미늄 + 스테인레스 스틸 윈드 쉴드) 원통형 냉각 3 구역 × 250w |
| 압출 출력 : | 300-400kg/h Jiangsu 지방 Jiangyin에서 생산 된 축소 상자 기어 재료 20crmnti 기화 및 담금질 냉각 방법 응축기를 통해 물에 의해 치아가 냉각됩니다. 감속기 및 모터 조인트의 전송 모드는 직접 연결됩니다. |
| 전기 제어 시스템 : |
Contactor Siemens Contactor 온도 제어 미터 오론 지능형 온도 제어 측정기 주파수 변압기 Invt 주파수 변환기 |

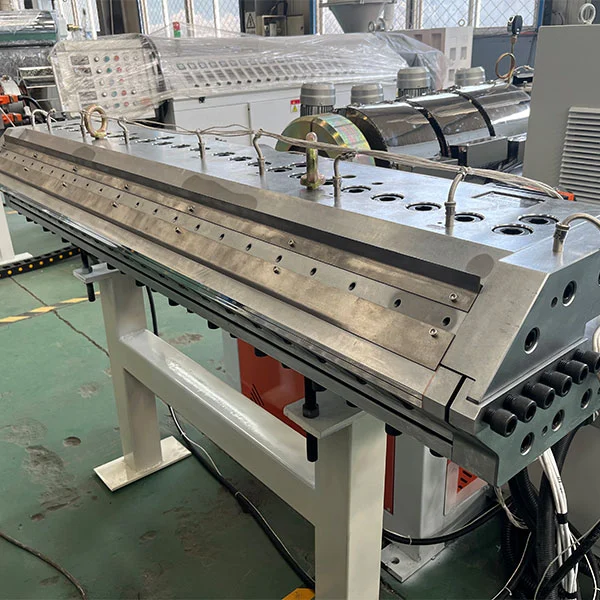

의류 행거 플레이트 기계 헤드 곰팡이 유효 너비
난방 전력, 온도 제어 섹션
고품질 금형 강철 단조 템퍼링, 하드 크롬 도금, 연마 처리
제품의 두께는 1-3mm이고 제품의 너비는 1550mm 1700mm입니다.
15kW는 내부 난방 모드 5 영역을 사용합니다
헤드 플로우 채널은 의류 행거 유형 그라디언트 흐름 채널 형태입니다. 머리는 고품질 합금 강철 5crnimo로 만들어졌으며 크롬 도금 후에 연마됩니다. 상부 다이 립은 미세 조정에 의해 밀립니다.

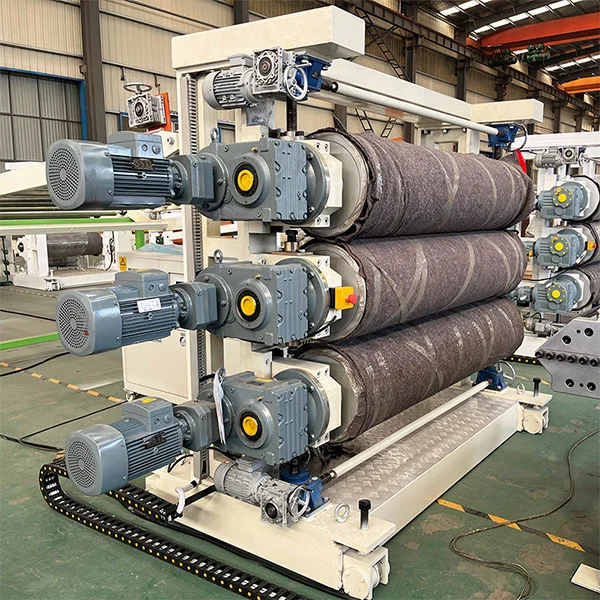

A. 조명 구조 : 수직 3 롤러 (롤러 안전 보호 장치 포함)
비. 롤러 수; 세 개의 뿌리 (Qingdao에서 생산)
기음. 롤러 직경 : m400mm
디. 롤 길이 : 1800mm
이자형. 롤러의 벽 두께 : ≥22mm
F. 롤 재료 : 45# 스틸이 사용되어 RC60-65의 경도를 달성하기 위해 강화됩니다.
G. 롤 표면 처리 : 미러 마감
H. 롤러 구조 : 롤러의 균일 한 온도를 보장하기 위해 다층 복합 퇴치 빠른 교환 시스템이 채택되었습니다.
I. 롤러의 일정한 온도 매체 : 탈상 화 된 물
J. 3 개의 롤 제어 시스템 : 주파수 변환 제어를 사용하여 동기 및 독립 속도 제어를 달성 할 수 있습니다.
케이. 드라이브 시스템 : 1.5kwx3 = 4.5kw는 3 개의 롤러의 원활한 작동을 보장합니다.
A. 냉각 랙의 길이 : 6 미터.
비. 롤러 : 스테인레스 스틸로 제작되었습니다.
기음. 처음 2 미터 내의 롤러 거리 : 400mm.
D. 브래킷에는 최첨단 장치가 있습니다. 1 세트, 커터는 고품질 합금 나이프로 만들어집니다.
이자형. 베어링 : 조정 가능한 심장 베어링
A. 트랙션 고무 롤러 : 2 단위
비. 트랙션 롤러 직경 : ∮220mm
기음. 트랙션 롤러 길이 : 1800mm
D. 트랙션 고무 롤러의 표면 : 부식성, 온도 저항성 및 내마모성 고무 연마.
이자형. 드라이브 시스템 : 기어 감속기 전송이 채택되었습니다
에프. 트랙션 제어 : Invt 주파수 변환
G. 속도 제어 : 3 개의 롤러 캘린더 및 트랙션 속도 연결 속도 제어 시스템이 장착 된 트랙션 머신은 독립적으로 속도 제어 시스템 일 수 있습니다.
A. 절단 너비 : 1550mm
비. 모터의 힘 : 2.2kW
C. 재량 통제 : 모터 구동
디. 계량 방법 : 한국 Autonix 인코더
이자형. 절단 길이 : 조정 가능
F. 재료 수신 방법 : 벨트 컨베이어, 수동 지원
J. 벨트 컨베이어 길이 : 3 미터
H. 모터 파워 : 0.75kW
에이. 냉각 매체 :기름
B. 순환 파이프 및 워터 탱크 :스테인레스 스틸로 만들어졌습니다.
C. 냉각 밸브 :모터 구동.
디. 제어 방법 :상단, 중간 및 하부 독립 제어
이자형. 온도 컨트롤러 :오론
