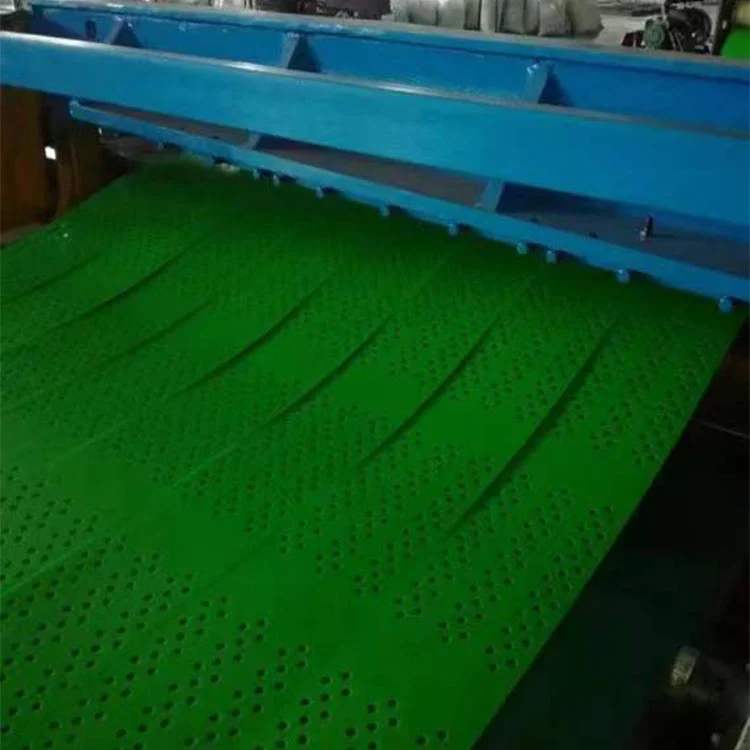

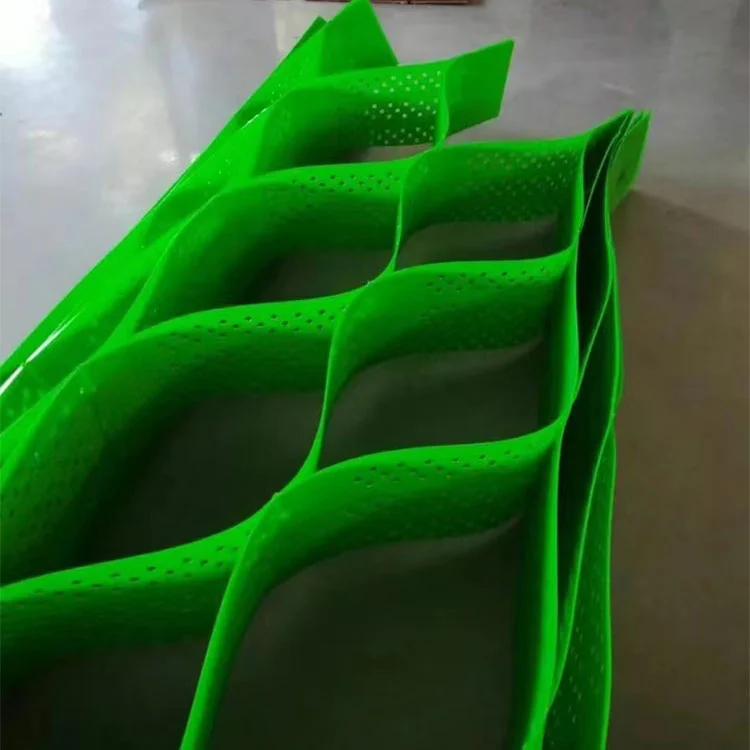

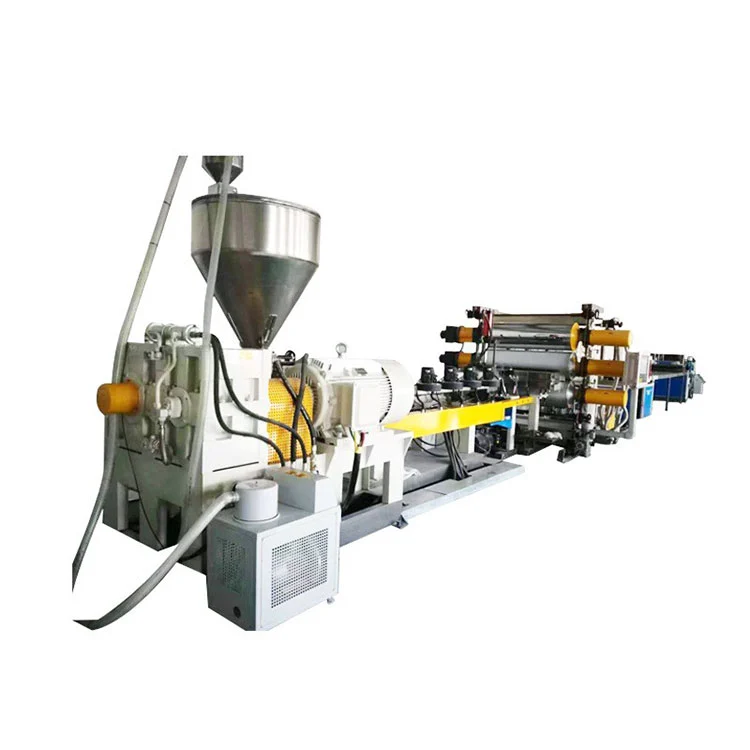

이 장비의 생산에 사용되는 HDPE Geocell 시트 압출기 기계 원료는 세분화 된 HDPE/PP 펠릿입니다 (백 또는 사일로에 저장 될 수 있음). 재료 상자에 수동으로 쏟아져 나온 후에는 스크류 피더를 통해 압출기 호퍼로 보내고 압출기로 가소화하고, 다이에 의해 시트로 압출 된 후, 3 롤 캘린더 및 냉각 랙으로 냉각됩니다. 트랙션 후, 온라인으로 펀치 또는 절단 한 다음 Geocell 자동 용접기에 의해 용접 된 후 테스트, 포장 및 사용을 위해 보관에 넣습니다.
특정 프로세스 흐름은 다음과 같습니다.건식 혼합 재료 → 압출기 → 다이 → 캘린더 → 냉각 랙 → 트랙션 → 크기로 절단 → 셀 용접 → 완제품 → 저장
| 1． | SJ-1220 / 33 단일 나사 압출기 | 1 세트 |
| 2. | 단일 채널 더블 홀 퀵 스크린 체인저 | 1 세트 |
| 2 | Mold Jingcheng 브랜드 | 1 세트 |
| 3． | 하나의 3 롤 캘린더 | 1sets |
| 4． | 공기 냉각 장치 1 세트 | 1 세트 |
| 5． | 시트 드로우 오프 머신 | 1 세트 |
| 6． | 온라인 펀칭 머신 | 1 세트 |
| 7．． | 절단 기계 | 1 세트 |

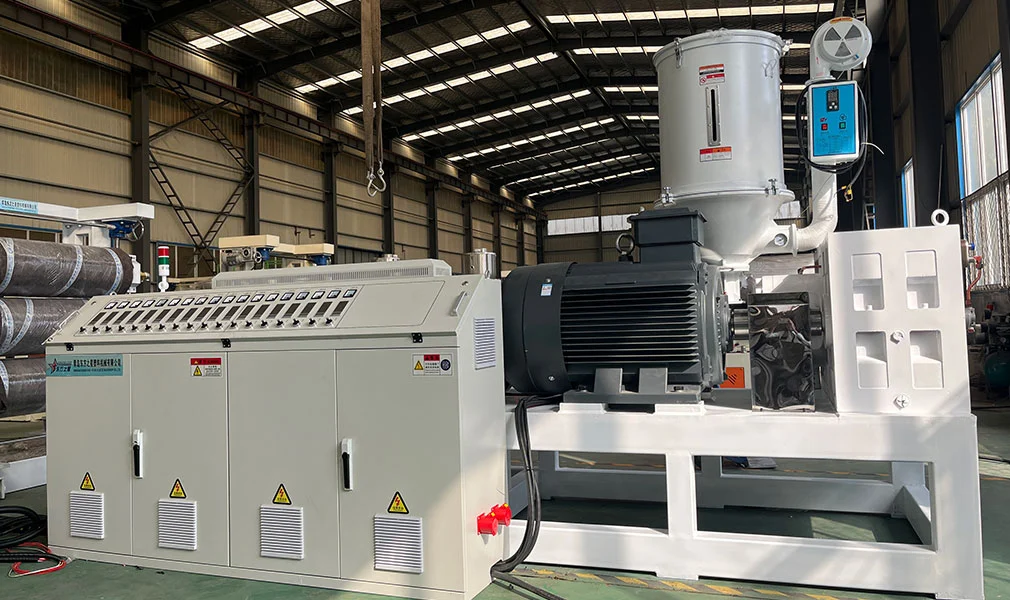

SJ-1220 / 33 단일 나사 압출기
나사 배럴 및 온도 제어
| 나사 재료 | 38crmoal, 질화물 강철 |
| 나사 경도 | HV950 |
| 기계 실린더 재료 | 드럼 내성 재료, 질화물 강철 |
| 기계 실린더 경도 | HV 1050 |
| 나사 직경 | 120mm |
| 그리기 비율 | 33/1 |
| 주요 모터의 힘 | 90kW |
| 병 난방 방법 | 알루미늄 또는 도자기 주조 |
| 온도 제어 모드 | 자동 온도 제어, 팬 강제 냉각 |
유압 순 체인저
1) 스크린 체인저는 좋은 밀봉 성능을 보장하기 위해 특별한 내부 메커니즘을 채택합니다.
2) 스크린 체인저의 각 곰팡이 본체 부분은 합금 강으로 만들어지며 열처리됩니다.
3) 화면 체인저의 제어 형태는 완전한 유압 제어입니다.
4) 유압 제어 전력 : 3HP
5) 유압 실린더 직경 : ∮100mm
6) 전자 디지털 압력 디스플레이 기기를 사용하여 1 세트의 압력 감지 시스템이 장착
| 명세서 | 순 지름 : 150mm |
| 유압 압력 스테이션 | 독립적 인 제어 |
| 유압 유체 | 60 # 위 |
| 펌핑 전력 | 2.2kW |
| 유압 구성 요소 | 대만을 입양하십시오 |
| 압력 픽업 | 국내 브랜드를 채택하십시오 |
HDPE Geocell 시트 압출기 기계 금형
| 구조 | Frack Flow Channel, T 몰드 |
| 재료 품질 | 고품질의 곰팡이 스틸 |
| 금형 내부의 흐름 채널은 크롬 도금이고 크롬 도금 층의 최소 두께는 0.03-0.05mm입니다. | |
| 거울에 연마 (RA 0.1 음, RA 0.05 UM) | |
| 다이 너비 | 1250mm |
| 제품 두께 | 0.3-2.5mm |

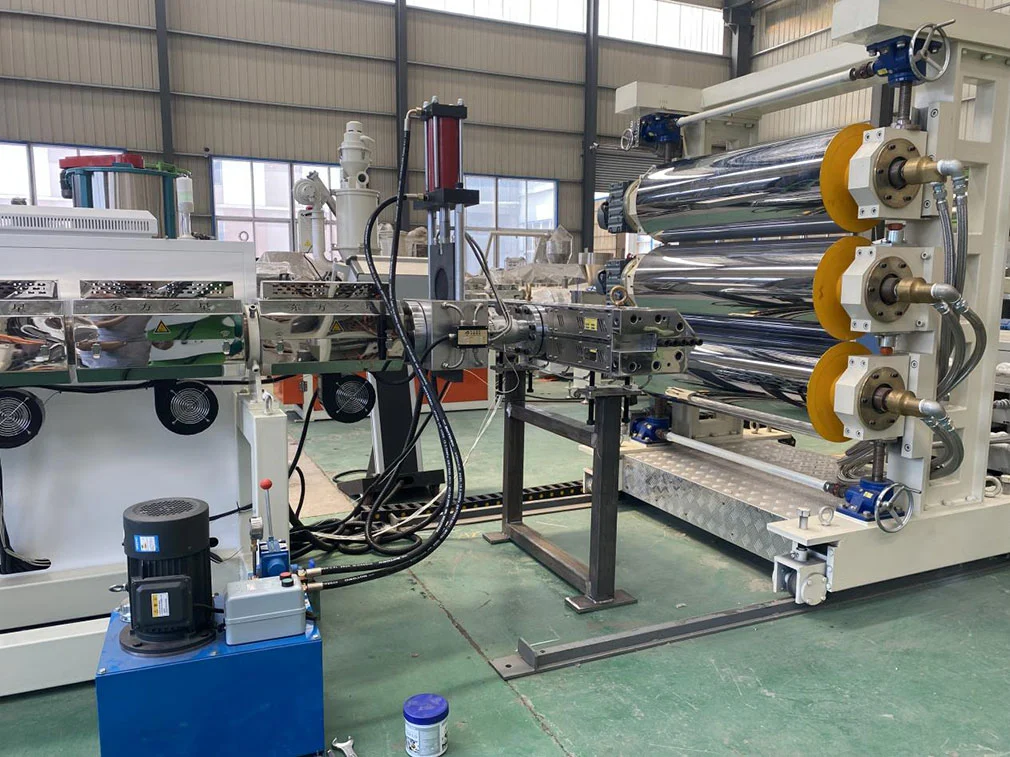

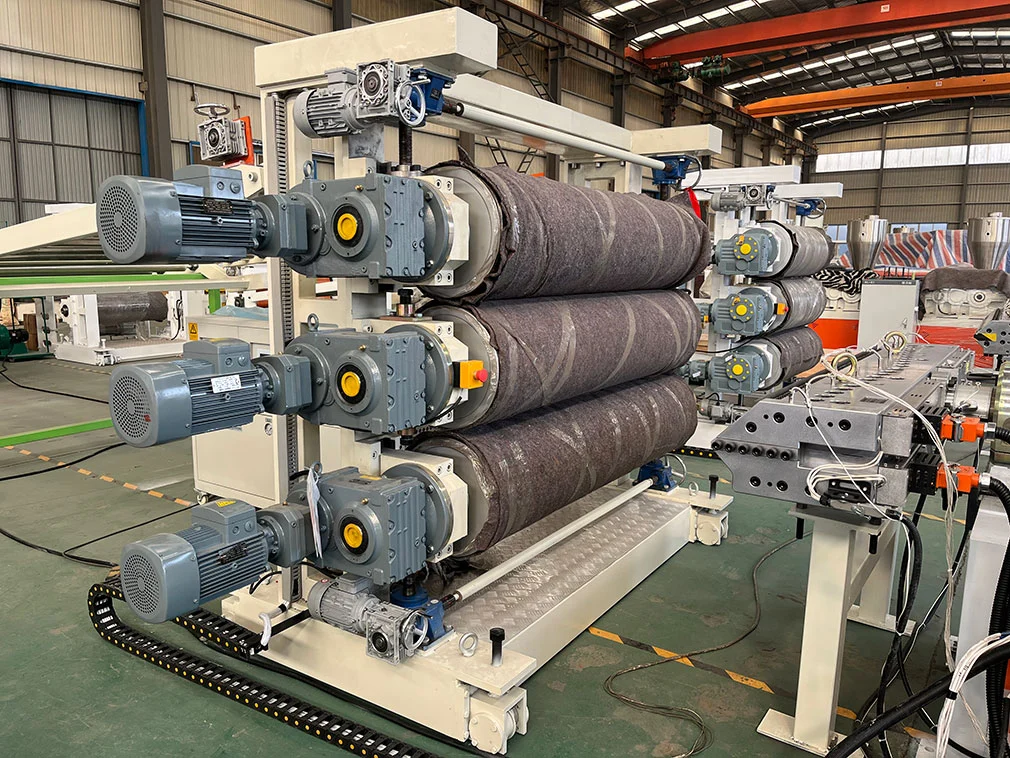

HDPE Geocell 시트 압출기 기계 달력
| 롤러 직경 | 450mm |
| 롤러의 유효 폭 | 1400mm |
| 롤러 재료 | 45 강철 |
| 롤러 구조 | Qingdao 롤러 제작 또는 Xuzhou Saite Machinery 특수 멀티 플로 채널 설계 |
| 축성 | ≤0.005mm |
| 롤러 마감 | RA ≤0.016um |
| 롤러 표면 경도 | HRC58-62 |
| 크롬 두께 | 0.08mm |
| 전송 감속 상자 | Redson 또는 Felocca 브랜드 |
| 전송 전력 | 3 × 2.2kw |
| 속도 제어 | 잉 웨이 gn |
| 3 롤러 클리어런스 조정 모드 | 실린더 조정, 안전 비상 정지 스위치, 동기 제어 시스템. |
| 세 가지 롤 형태 | 경사 45 ° 유형 |
| 3 개의 롤 벽 보드 | 적분 스틸 플레이트 용접 처리 |
| 3 롤러 센터 롤러 베어링 | HA 축 또는 타일 하우스 상점 |
| 회전 관절 | SINO-OREING 합작 투자 |

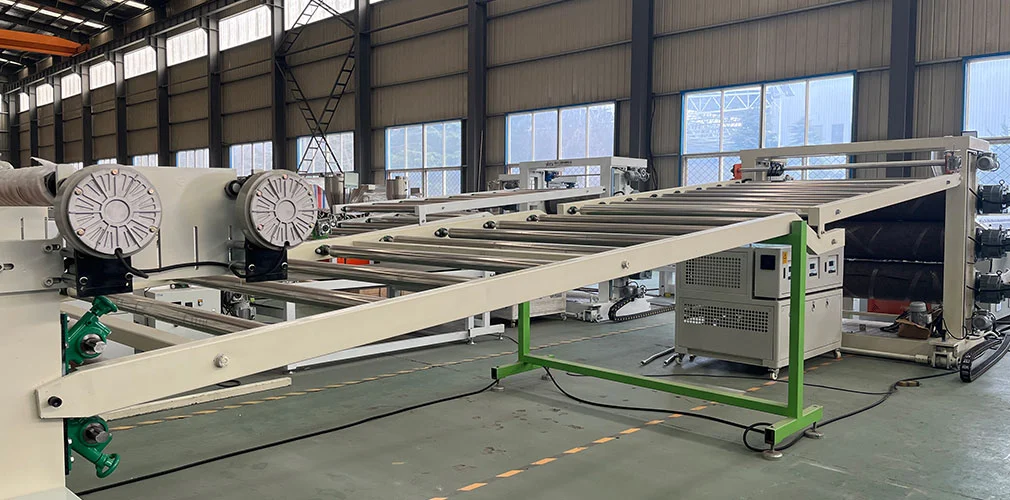

냉각 브래킷
1) 빈 공급 롤러 수 : 16 ： 16
2) 빈 공급 롤러의 직경 : ∮75mm ： ∮75mm
3) 빈 공급 롤러의 길이 : 1200mm ： 1200mm
4) 빈 공급 롤러의 표면 처리 : 스테인레스 스틸 ：
5) 공기 전달 장치의 길이 : 8 미터
금 커터와 함께 : 7
| 브래킷의 길이 | 6 미터 |
| Hollers (FORWERED) | 품질 스테인리스 스틸 롤러 |
| 명세서 | φ 75 × 1400mm |

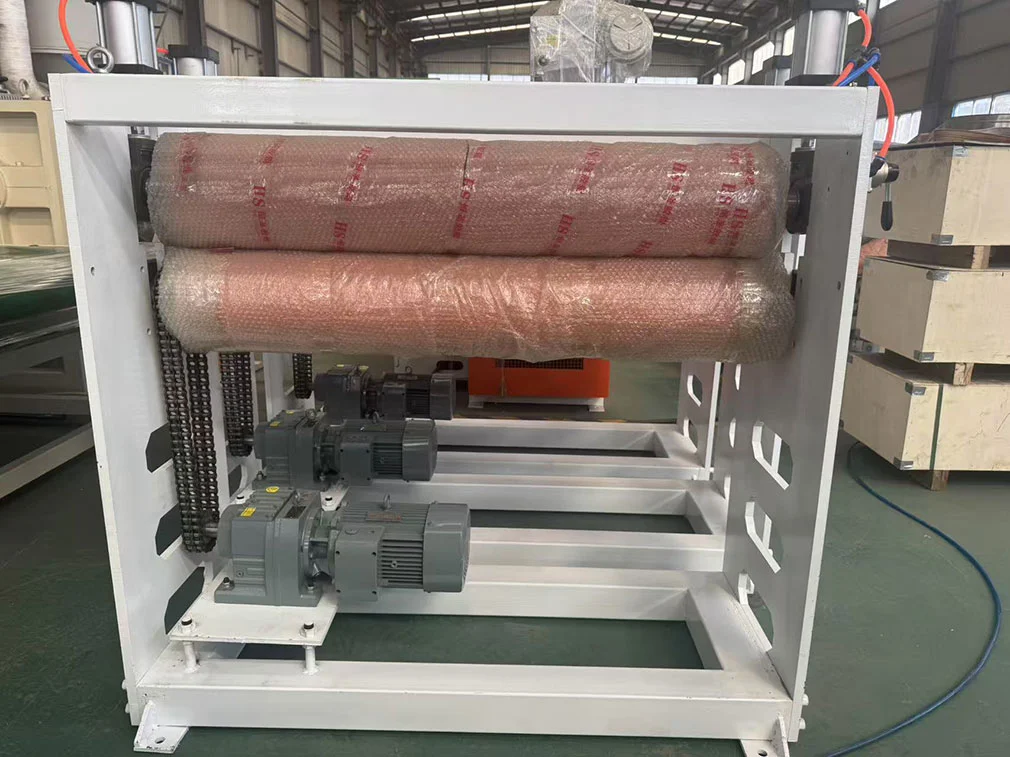

HDPE Geocell 시트 압출기 기계 트랙터
| 명세서 | ф220 × 1400mm |
| 재료 품질 | 니트릴 롤러 |
| 전염 | 축소 상자 |
| 힘 | 2.2kW |
| 제어 | Wei Chuang 주파수 변환 제어 |
| 길을 강화하십시오 | 영적인 |

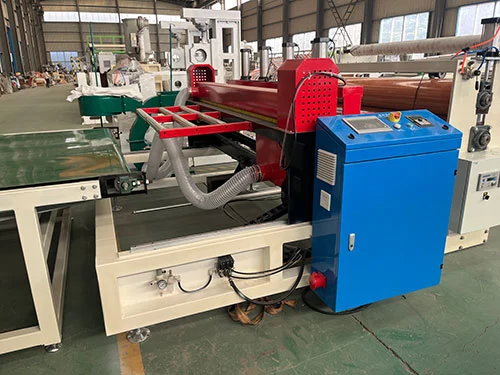

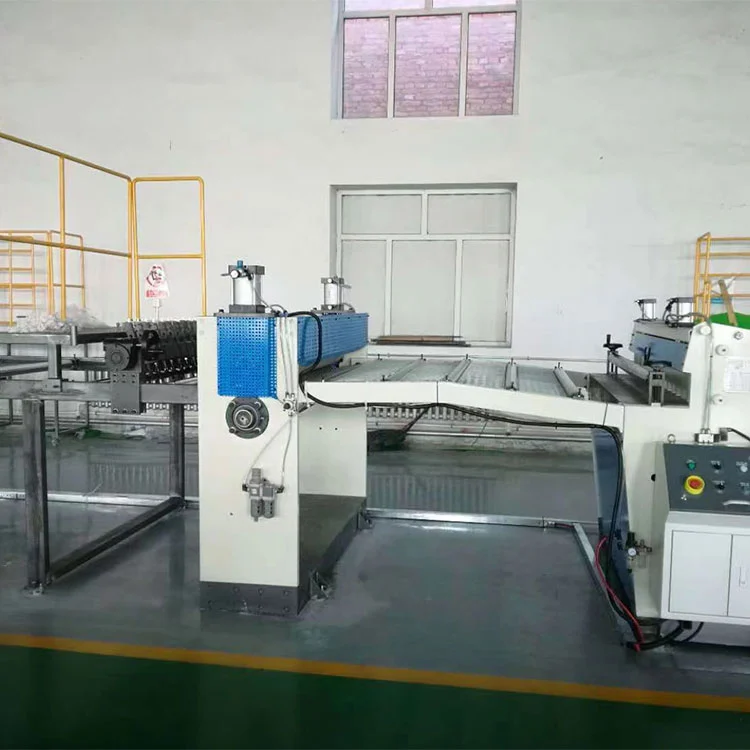

| 절단 기계 1 세트 | |
| 절단 형태 : 기계식 전단 기계 미터 계산 방법 : 로터리 인코더 절단 모터 : 2.2kW 클램핑 방법 : 공압 절단 너비 : 1000mm |
|
