단단한 플라스틱 PVC 시트 압출 라인은 트윈 스크류 압출기를 사용하여 생산하고 소프트 PVC 시트는 단일 스크류 압출기를 사용하여 생산합니다. 하드 PVC는 장비에 대한 경도가 높고 요구 사항이 더 높습니다. 하드 PVC는 특정 강성이 있으며 구부리기가 쉽지 않습니다. 소프트 PVC는 더 유연하며 쉽게 구부릴 수 있습니다.
| 주문 번호 | 이름 | 수량 |
| 1 | 스테인레스 스틸 스크류 피더 | 1 세트 |
| 2 | SJSZ65/132 압출기 | 1 세트 |
| 3 | MJ-1150 T- 다이 | 1 세트 |
| 4 | BF-1200x00400 3 롤 캘린더 | 1 세트 |
| 5 | BF-1200-6 미터 냉각 브래킷 | 1 세트 |
| 6 | BF-1200*2220 고무 롤러 트랙션 머신 | 1 세트 |
| 7 | BF-1200 마찰 와인딩 머신 | 1 세트 |
| 8 | 3-in-one water 롤러 상수 온도 기계 | 1 세트 |
| 9 | DK-18 지구 압출 생산 라인 전기 제어 캐비닛 | 1 세트 |
| 1 0 | 임의의 장비에 대한 기술 데이터 | 1 복사 |

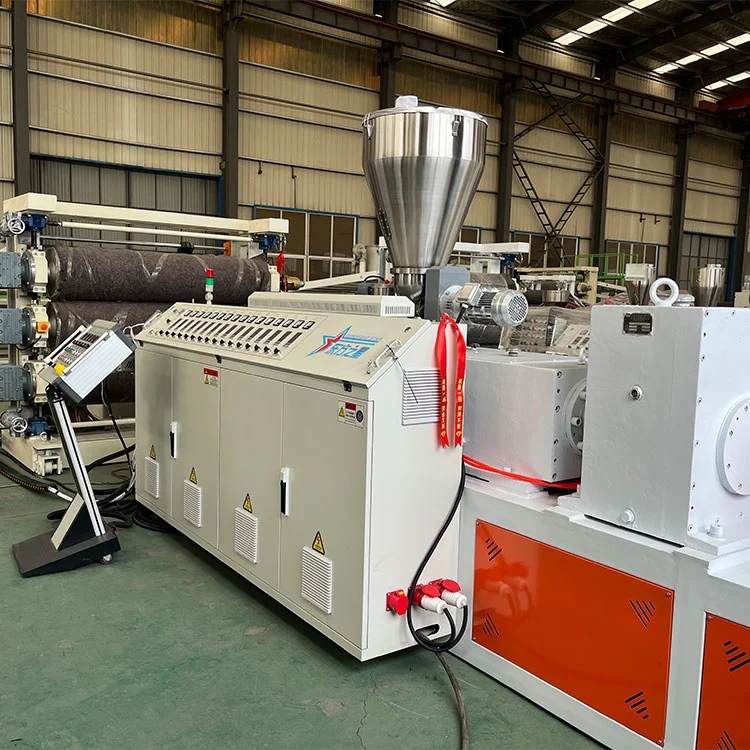

하드 플라스틱 PVC 시트 압출 라인 -SZ65/132 압출기
1 사양 SZ65/132
2 나사 직경 65mm
3 나사 종횡비 24 : 1
4 나사 구조 PVC 특수 나사
5 배럴 구조 배럴 통합
6 나사, 배럴 소재 38crmoala
7 나사, 배럴 질화 치료 질화 치료
8 나사, 배럴 서비스 수명 약 1-2 년
9 메인 드라이브 가변 주파수 모터 파워 37kw
10 플라스틱 기계를위한 Jiangyin 또는 Changzhou Special Reduer에서 제작 된 환원제
11 배럴 가열 전력 22kw
12 배럴 냉각 방법 공기 냉각
13 냉각 팬 전원 3 × 0.25kW = 0.75kW
14 수유 방법 중량 측정 공급
15 메인 드라이브 가변 주파수 모터 속도 제어 시스템 37kW 가변 주파수 컨트롤러
16 호스트 전기 기기 chint 저전압 전기 기기, 디지털 디스플레이 지능형 온도 컨트롤러, 브랜드 이름 인버터, 인체 공학적으로 설계된 전기 제어 캐비닛.
17 호스트 외부 전원 공급 장치 3 상 5 와이어 시스템
총 설치 용량 60kw |+45kw
18 호스트 공급 시스템 스프링 나선형 자동 공급

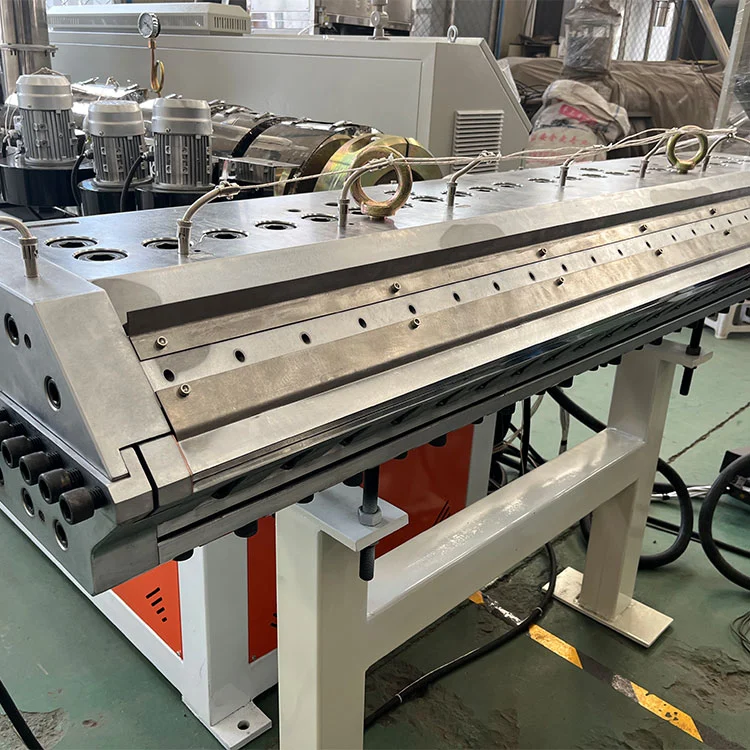

곰팡이 재료 : 고품질의 곰팡이 강철 단조 및 템퍼링, 하드 크롬 도금, 연마 처리
옷걸이가 달린 접시 헤드의 두께는 1-6mm이고 폭은 1 0 00 mm입니다.
금형의 유효 너비는 세트 당 1 15mm입니다.
난방력은 1 5kW이고 내부 난방 방법이 채택됩니다.
온도 제어 구역 섹션 5
헤드 플로우 채널은 옷걸이 유형의 점진적인 흐름 채널 형태이며, 머리는 크롬 도금 후 연마 된 고품질 합금 강철 5crnimo로 만들어졌습니다. 어퍼 다이 립 푸시 미세 조정.
단단한 플라스틱 PVC 시트 압출 라인 3 캘린더

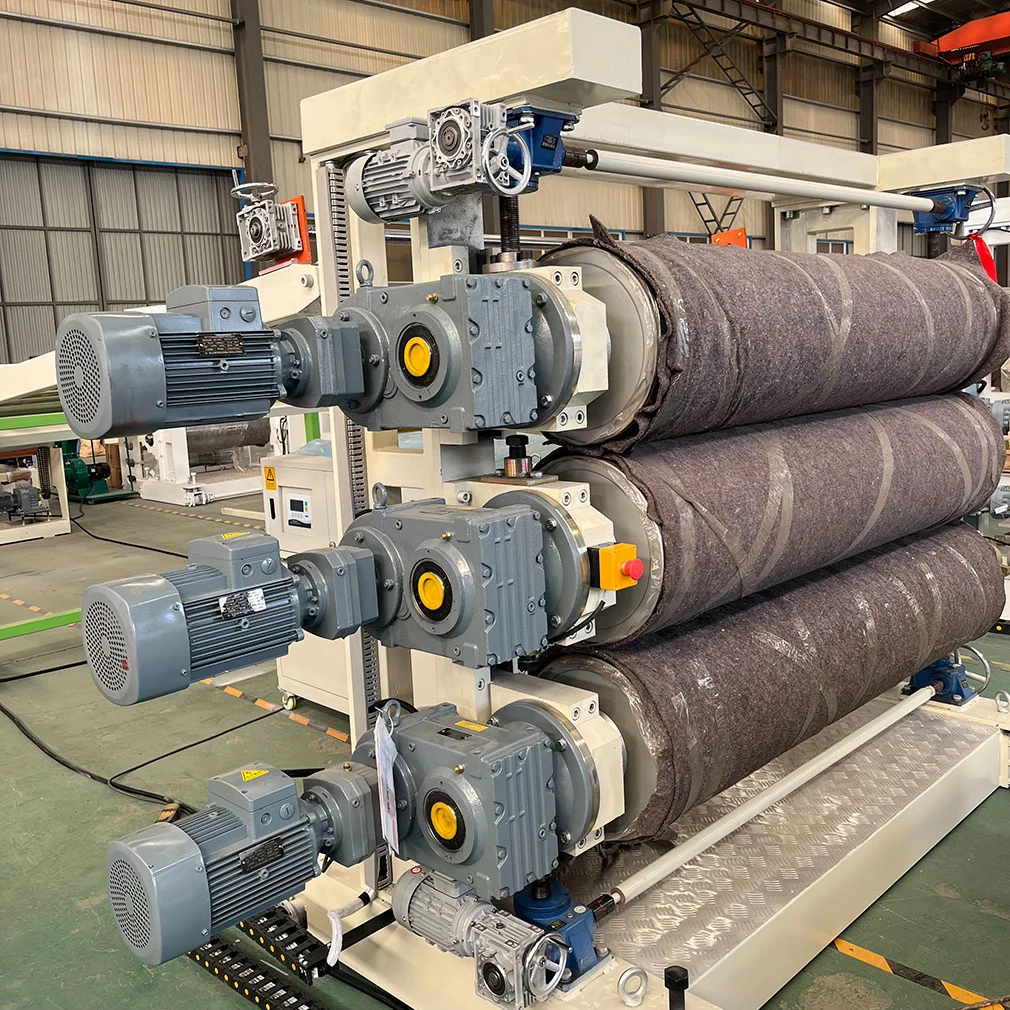

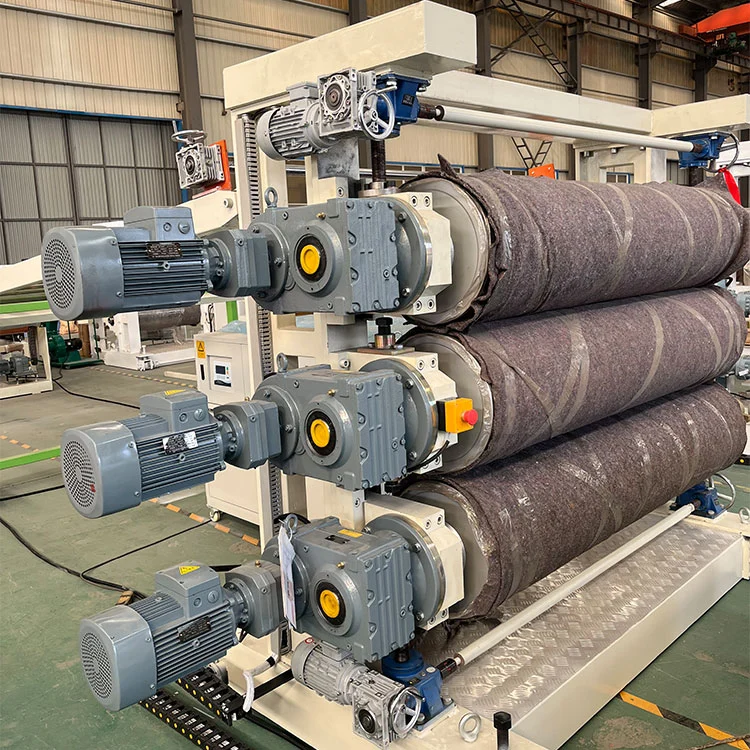

하드 플라스틱 PVC 시트 압출 라인- 수직 3 롤 캘린더링 머신 : 하나
A. 캘린더 머신의 구조 : 수직 3 롤 (롤러 안전 보호 장치 포함)
비. 롤러 수; 3 개 (Qingdao에서 생산)
C. 드럼 직경 : 40mm
D, 롤러 길이 : 12 0mm
이자형. 롤러의 벽 두께 : ≥2 1 mm
F. 롤 재료 : 45# 스틸이 사용되며 경화 처리가 수행되고 경도가 RC60-65에 도달 할 수 있습니다.
G. 롤러 표면 처리 : 미러 처리
H. 드럼 구조 : 다층 콤보 류 빠른 교환 시스템은 드럼의 균일하고 일정한 온도를 보장하기 위해 채택되었습니다.
I. 롤러의 일정한 온도 매체 : 연화 된 물
J. 3 롤 제어 시스템 : 주파수 변환 제어가 동기적이고 독립적 인 속도 제어를 실현하기 위해 채택되었습니다.
K, 변속기 시스템 : 1.5kwx3 = 4.5kw, 3 개의 롤러의 부드러운 작동을 보장합니다.

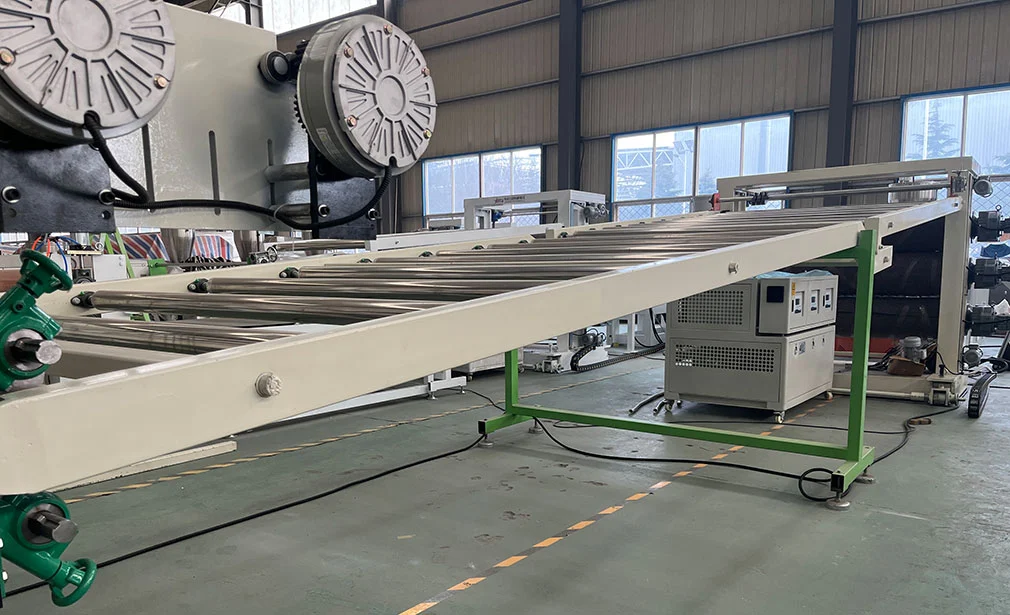

단단한 플라스틱 PVC 시트 압출 라인 냉각 브래킷
A. 냉각 랙 길이 : 6 미터.
B. 롤러 : 모두 스테인레스 스틸로 만들어졌습니다.
기음. 처음 2 미터 내에서 롤 간격 : 400mm.
D. 브래킷에는 최첨단 장치가 장착되어 있습니다 : 1 세트 및 절단 나이프는 고품질 합금 나이프로 만들어집니다.
이자형. 베어링 : 조정 가능한 베어링

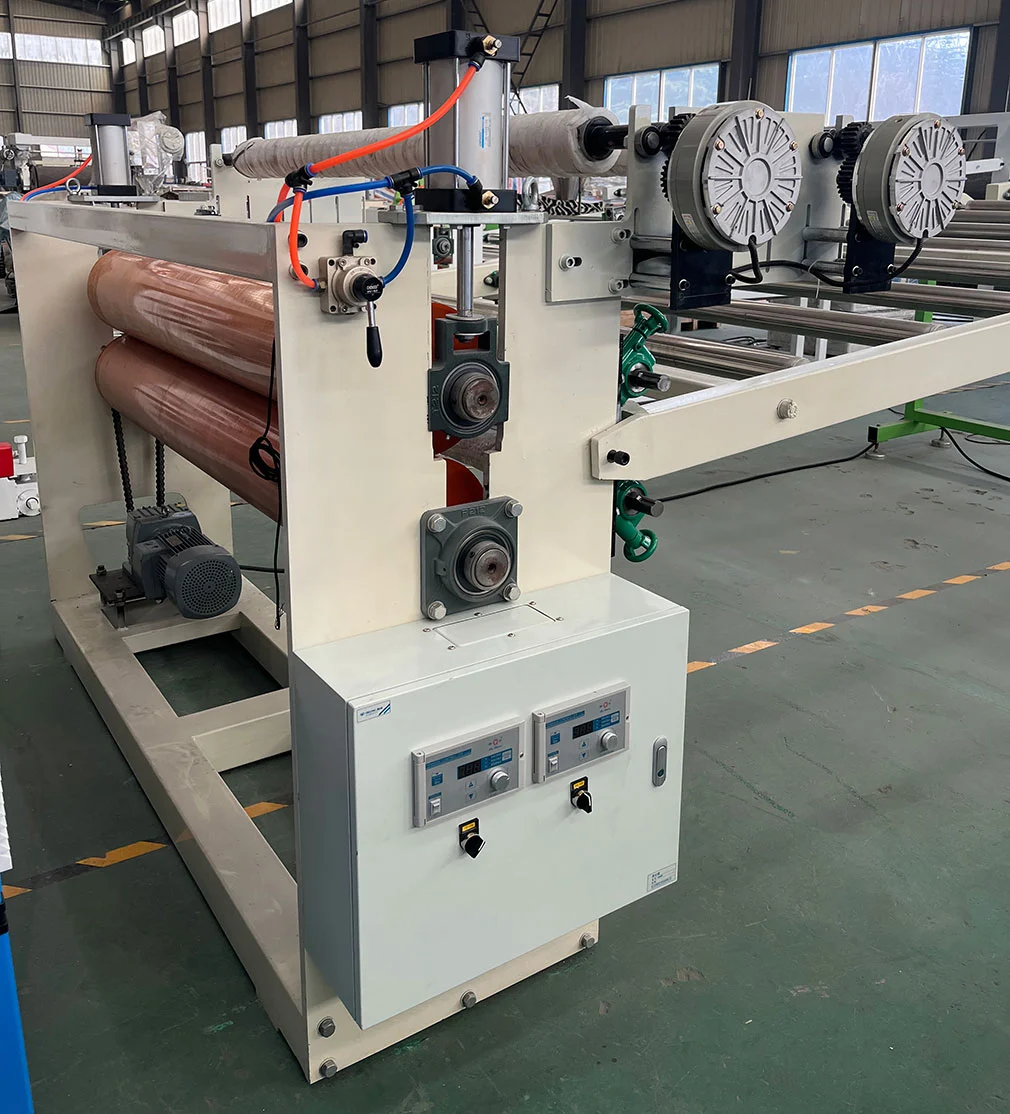

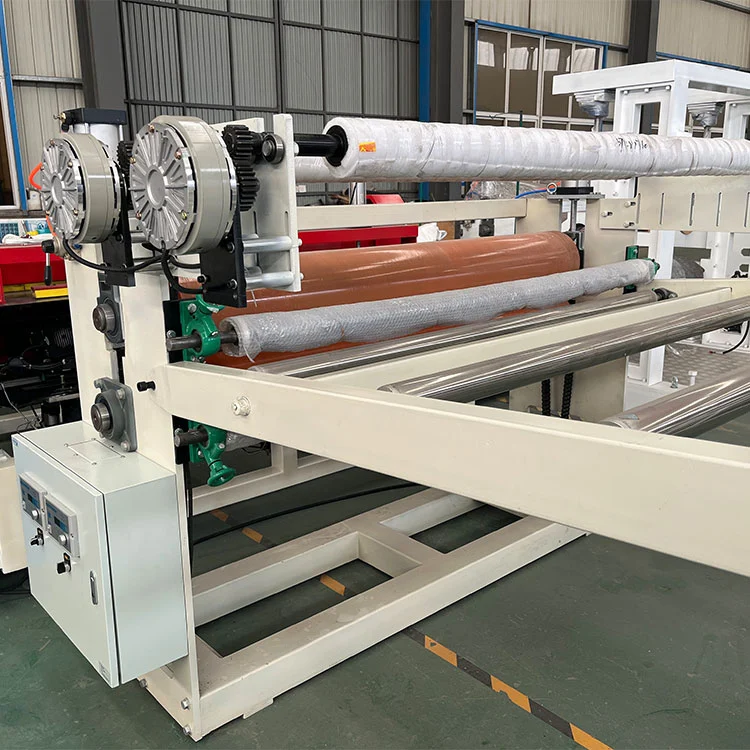

단단한 플라스틱 PVC 시트 압출 라인-트레이터
A. 트랙션 고무 롤러 : 2
비. 트랙션 롤러 직경 : 220mm
기음. 트랙션 롤러 길이 : 12 00mm
D, 트랙션 고무 롤러 표면 : 부식성, 온도 저항성, 내마비 고무 및 연마.
이자형. 전송 시스템 : 기어 감소 전송이 채택됩니다
F. 트랙션 제어 : Invincible 또는 Weichuang 주파수 변환기
G. 속도 제어 : 3 개의 롤러 캘린더 및 트랙션 속도 연결 조정 시스템이 장착 된 트랙션 머신은 독립적으로 속도 조정할 수 있습니다.

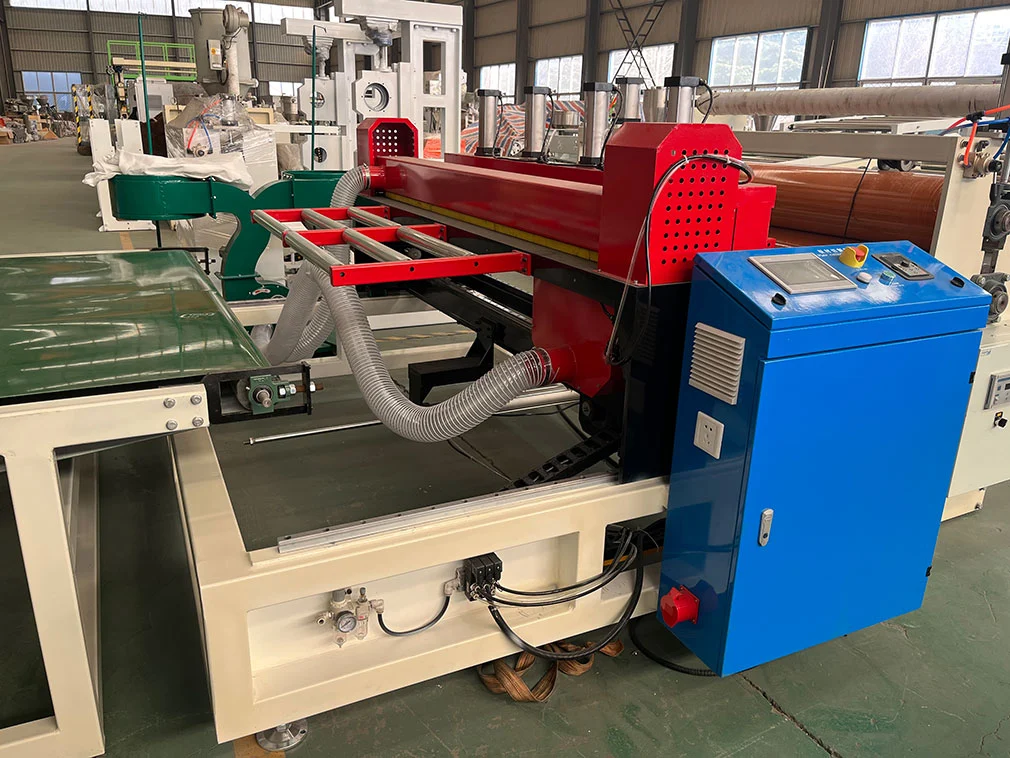

단단한 플라스틱 PVC 시트 압출 라인 절단 기계
에이. 절단 너비 : 1000mm
비. 모터 파워 : 2.2kW
기음. 절단 제어 : 전기
디. 측정 방법 : 한국 오토 닉스 인코더
이자형. 절단 길이 : 조정 가능
에프. 수신 방법 : 벨트 운송, 수동 지원
J. 벨트 운송 길이 : 3 미터
H. 모터 파워 운송 : 0.75kW
